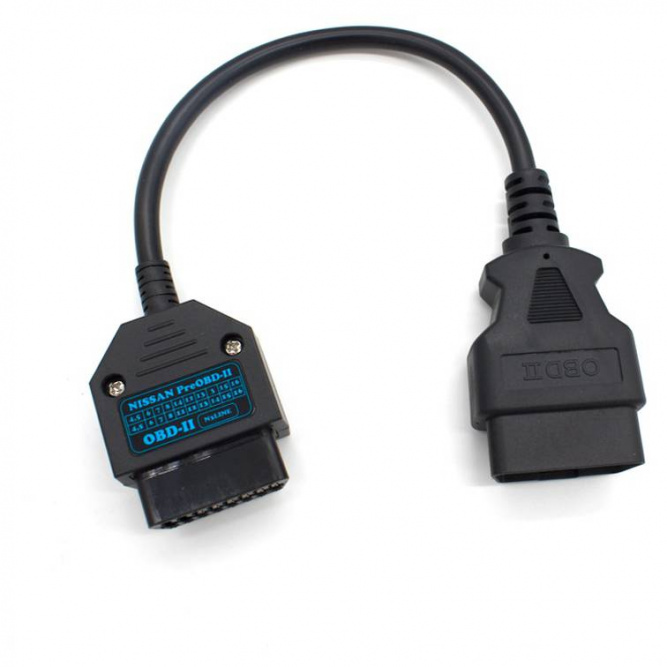

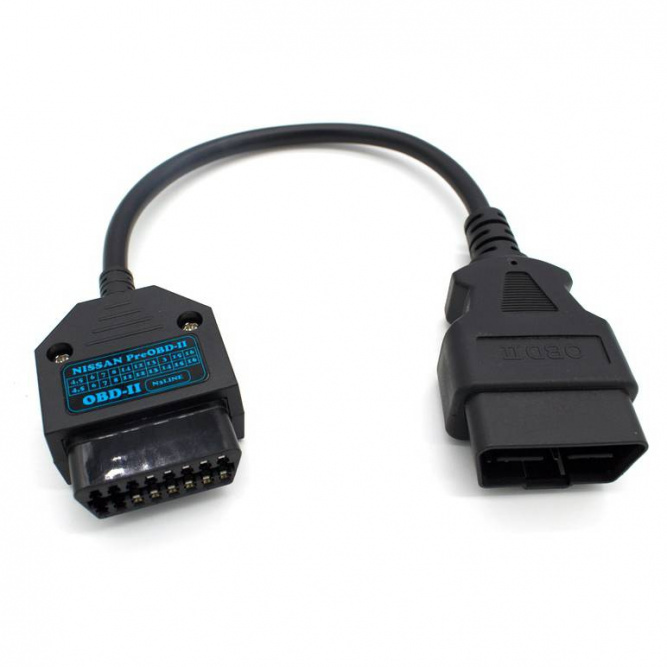

Переходник Nissan preOBDII используется для подключения адаптера Nissan 3 Line к автомобилям Nissan, у которых уже установлена колодка OBDII, но протокол диагностики по прежнему DDL. Либо у которых CAN-шина автомобиля выведена на нестандартные контакты (6,3).
В первом случае основным признаком определения таких автомобилей NISSAN - это наличие 14-го контакта разъема OBDII при отсутствии контакта 6:
Во втором случае отсутствует контакт 14 при присутствующих контактах 6 и 3. Колодка OBD2 автомобиля в данном случае имеет следующий вид:
Схема переходника Nissan preOBDII для адаптера Nissan 3 Line с распиновкой:
Распиновка переходника в виде таблицы:
OBD-II (розетка) | OBD-II (вилка) | Сигнал | Назначение |
---|---|---|---|
4,5 | 4,5 | GND | Общий (масса) |
6 | 6 | CAN-H | CAN High линия диагностики |
7 | 7 | K-LINE | K линия диагностики |
8 | 8 | IGN | + Напряжения зажигания |
11 | 14 | CLK | DDL. Сигнал синхронизации 153,6кГц |
12 | 12 | RX | DDL. Прием данных от авто |
13 | 13 | TX | DDL. Передача данных в авто |
14 | 3 | CAN-L | CAN Low линия диагностики |
15 | 15 | L-LINE | L линия диагностики |
16 | 16 | VBAT | +Напряжения на аккумуляторной батареи авто |
